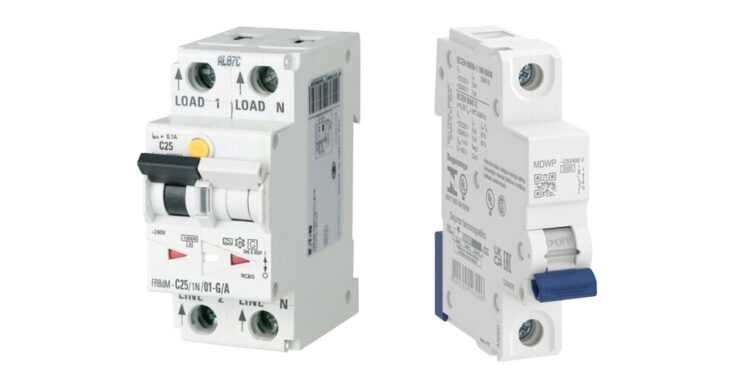

Un întreruptor de circuit miniatural, cunoscut sub numele de MCB (Miniature Circuit Breaker), este un dispozitiv de protecție utilizat frecvent în instalațiile electrice de uz casnic, comercial și chiar industrial. Rolul său principal este să întrerupă rapid alimentarea cu energie electrică în momentul apariției unei suprasarcini sau a unui scurtcircuit, prevenind astfel deteriorarea echipamentelor și riscurile de electrocutare ori incendiu.
Cum funcționează o siguranță automată MCB
O siguranță automată MCB este proiectată pentru a reacționa la doi factori principali care pot apărea într-o instalație electrică: suprasarcina și scurtcircuitul. În cazul unei suprasarcini moderate, o bandă bimetalică din interior se încălzește și se deformează, activând un comutator mecanic ce întrerupe circuitul. Dacă, în schimb, curentul depășește rapid valorile de siguranță (precum la un scurtcircuit), bobina electromagnetică din MCB se declanșează imediat, deconectând alimentarea într-o fracțiune de secundă.
Acest mecanism dual (termic și electromagnetic) asigură o protecție fiabilă atât atunci când curentul crește lent peste valorile normale (de pildă, dacă sunt conectate progresiv prea multe aparate), cât și când are loc o creștere bruscă, cum se întâmplă la un scurtcircuit. După ce se rezolvă problema care a cauzat supracurentul, MCB-ul poate fi resetat manual, fără a fi necesară înlocuirea unor elemente consumabile (ca în cazul siguranțelor fuzibile).
Tipuri de MCB-uri și curbele de declanșare
Întreruptoarele de circuit miniaturale sunt disponibile într-o serie de versiuni, diferențiate prin așa-numita „curbă de declanșare” (B, C, D, K, Z, etc.). Această curbă indică modul în care reacționează dispozitivul la variațiile subite ale curentului:
- MCB-urile de tip B sunt cele mai sensibile la supracurent (aproximativ 3-5 ori curentul nominal) și se folosesc, în general, în instalații casnice sau comerciale ușoare, unde suprasarcinile bruște sunt relativ mici.
- MCB-urile de tip C reacționează atunci când curentul depășește de 5-10 ori valoarea nominală, fiind potrivite pentru circuitele cu sarcini moderate sau motoare electrice mai mici.
- MCB-urile de tip D sunt și mai puțin sensibile, activându-se între 10 și 20 de ori curentul nominal, motive pentru care se întâlnesc în aplicații industriale sau în care echipamentele au curenți de pornire foarte mari (de exemplu, utilaje de sudură, motoare de putere mai mare, mașini cu raze X, etc.).
- Pe lângă aceste trei categorii principale, există variante precum tip K (recomandate pentru motoare) și tip Z (foarte sensibile, concepute pentru echipamente electronice delicate). Alegerea tipului adecvat depinde întotdeauna de natura circuitului și de intensitatea curentului care se poate manifesta acolo.
Alegerea întreruptoarelor MCB potrivite
Pentru a alege întreruptorul MCB potrivit, trebuie să ții cont de câteva aspecte importante. Capacitatea de rupere, exprimată în kiloamperi (kA), trebuie să fie cel puțin egală cu valoarea maximă a curentului de scurtcircuit posibil în instalația ta. Altfel spus, MCB-ul trebuie să poată suporta și întrerupe cel mai ridicat nivel de curent ce poate apărea, fără să se deterioreze iremediabil.
De asemenea, trebuie să evaluezi curentul nominal (în amperi) pentru fiecare circuit și să te asiguri că MCB-ul se potrivește cu consumul real pe care îl vei avea acolo. În funcție de configurația rețelei, se poate opta pentru MCB-uri monopolare, bipolare, tripolare sau cu patru poli, fiecare potrivit unui anumit tip de instalație.
Un MCB (Miniature Circuit Breaker) este un element esențial de siguranță în orice tablou electric, având misiunea de a întrerupe rapid circuitul dacă valorile de curent depășesc limitele de siguranță. Datorită dimensiunilor reduse și a timpului de reacție prompt, MCB-ul este soluția ideală pentru protecția circuitelor din locuințe, spații comerciale și chiar anumite medii industriale.
Selectarea corectă a tipului de MCB (B, C, D, etc.), împreună cu verificarea capacității de rupere și a valorilor nominale de curent, va asigura o funcționare optimă și va reduce semnificativ riscul de accidente și pagube materiale în rețeaua ta electrică.
Voltescu îți pune la dispoziție o gamă foarte bogată de întreruptoare de circuit miniaturale cu mărci cunoscute precum: ETI, Schrack, Schneider, Noark. etc. Pentru gamele complete de produse te invităm să accesezi voltescu.ro.
